Poject I.1. Traffic Light Simulator berbasis Arduino Uno

Baca Juga

I.1. Traffic Light Simulator

Sistem Kerja Alat :

          Alat ini menyimulasikan kerja dari traffic light kontrol dengan 4 ruas jalan. Prinsipnya sama dengan traffic light yang ada dijalan, ketika lampu hijau menyala maka 3 ruas jalan yang lain lampu merah yang menyala. Setelah 30 detik lampu hijau mati danj diganti lampu kuning selama 5 detik dan lampu merah yang lain masih menyala. Selanjutnya lampu merah menyala semua secara bersamaan selama 3 detik, kemudian gantian ruas berikutnya yang menyala sesuai arah jarum jam. Nah karena masih berupa simulasi maka jeda hidup dan matinya lampu dibuat lebih cepat.

        Alat ini terdiri dari Arduino UNO sebagai sistem pemroses & pengendali utama dari sistem. LED merah, kuning dan hijau digunakan sebagai simulasi lampu traffic light. Lampu traffic ligh menyala berdasarkan waktu yang di set dari program.

Kebutuhan Hardware

•  4 LED warna Merah
• 4 LED warna Kuning
• 4 LED warna Hijau
• Modul Arduino
• Power supply +9Volt

Diagram Blok :

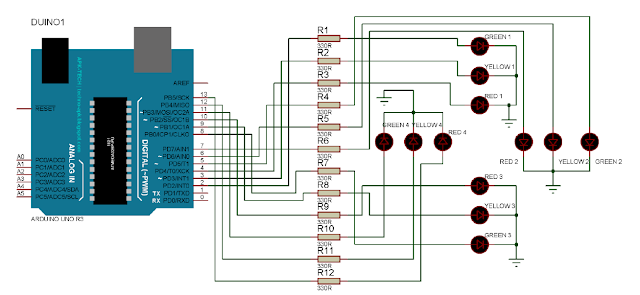

 Schematics :

Koneksi Arduino UNO dengan LED Traficlight :

Source Code/Sketch :

void setup() {

//------------------pin 2 s/d pin 13 sebagai dig output

for(char i=2;i<14;i++){

pinMode(i, OUTPUT);

}

//------------------Matikan semua LED

for(char i=2;i<14;i++){

digitalWrite(i, 0);

}

//--------Hidupkan H1 + M2 + M3 + M4

digitalWrite(2,1);

digitalWrite(7,1);

digitalWrite(10,1);

digitalWrite(13,1);

}

void loop() {

//-------------H1 + M2 + M3 + M4 ON

digitalWrite(2,1);

digitalWrite(3,0);

digitalWrite(4,0);

delay(5000);

//-------------K1 + M2 + M3 + M4 ON

digitalWrite(2,0);

digitalWrite(3,1);

digitalWrite(4,0);

delay(2000);

//-------------M1 + M2 + M3 + M4 ON

digitalWrite(2,0);

digitalWrite(3,0);

digitalWrite(4,1);

delay(1000);

//-------------M1 + H2 + M3 + M4 ON

digitalWrite(5,1);

digitalWrite(6,0);

digitalWrite(7,0);

delay(5000);

//-------------M1 + K2 + M3 + M4 ON

digitalWrite(5,0);

digitalWrite(6,1);

digitalWrite(7,0);

delay(2000);

//-------------M1 + M2 + M3 + M4 ON

digitalWrite(5,0);

digitalWrite(6,0);

digitalWrite(7,1);

delay(1000);

//-------------M1 + M2 + H3 + M4 ON

digitalWrite(8,1);

digitalWrite(9,0);

digitalWrite(10,0);

delay(5000);

//-------------M1 + M2 + K3 + M4 ON

digitalWrite(8,0);

digitalWrite(9,1);

digitalWrite(10,0);

delay(2000);

//-------------M1 + M2 + M3 + M4 ON

digitalWrite(8,0);

digitalWrite(9,0);

digitalWrite(10,1);

delay(1000);

//-------------M1 + M2 + M3 + H4 ON

digitalWrite(11,1);

digitalWrite(12,0);

digitalWrite(13,0);

delay(5000);

//-------------M1 + M2 + M3 + K4 ON

digitalWrite(11,0);

digitalWrite(12,1);

digitalWrite(13,0);

delay(2000);

//-------------M1 + M2 + M3 + M4 ON

digitalWrite(11,0);

digitalWrite(12,0);

digitalWrite(13,1);

delay(1000);

}

Jalannya Alat :

1. Lampu LED merah menyala semua dalam waktu 1 detik.

2. Selanjutnya LED hijau 1 (H1) menyala dalam waktu 5 detik.

3. Selanjutnya LED kuning (K1) menyala dalam waktu 2 detik.

4. Setelah itu lampu LED merah menyala semua dalam waktu 1 detik.

5. Kemudian berganti pada ruas lampu ke-2 yaitu LED hijau 2 menyala (H2) dalam waktu 5 detik, dst

    dengan rotasi searah jarum jam.
